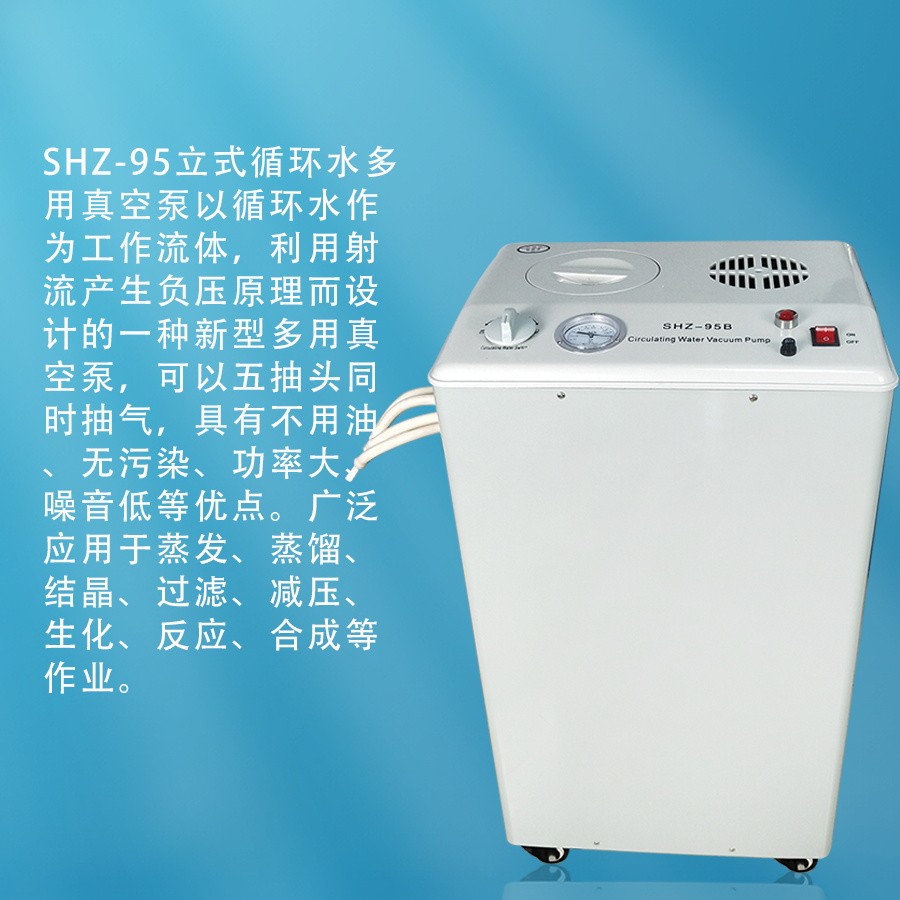

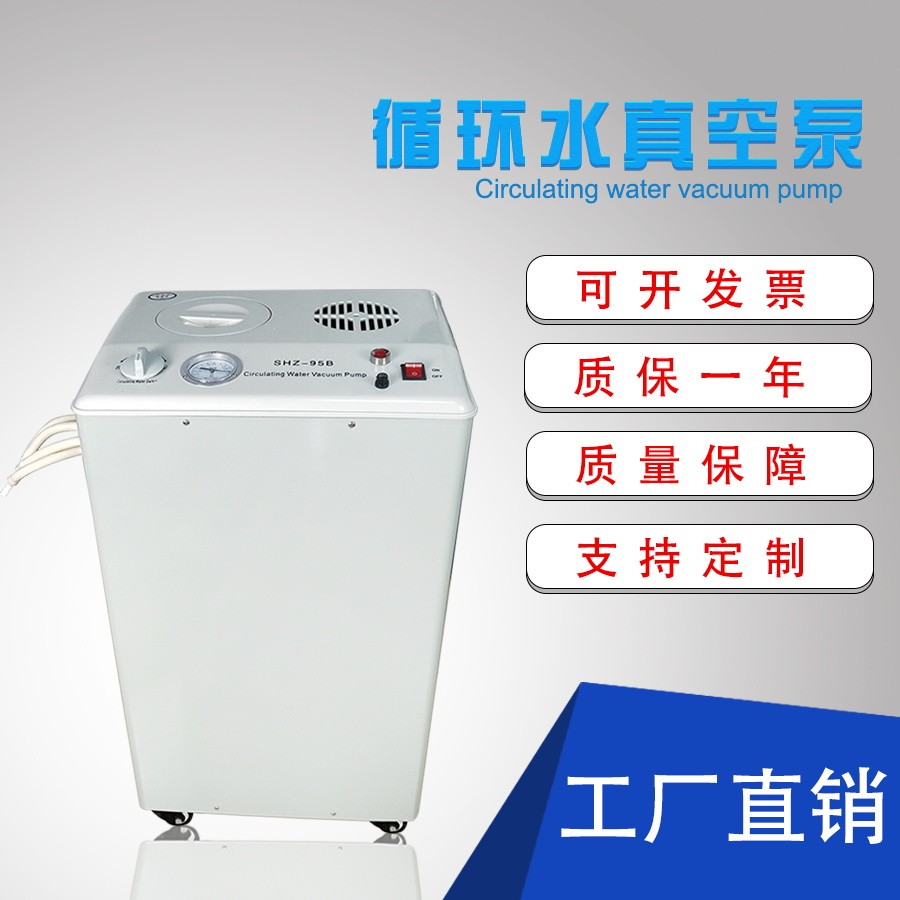

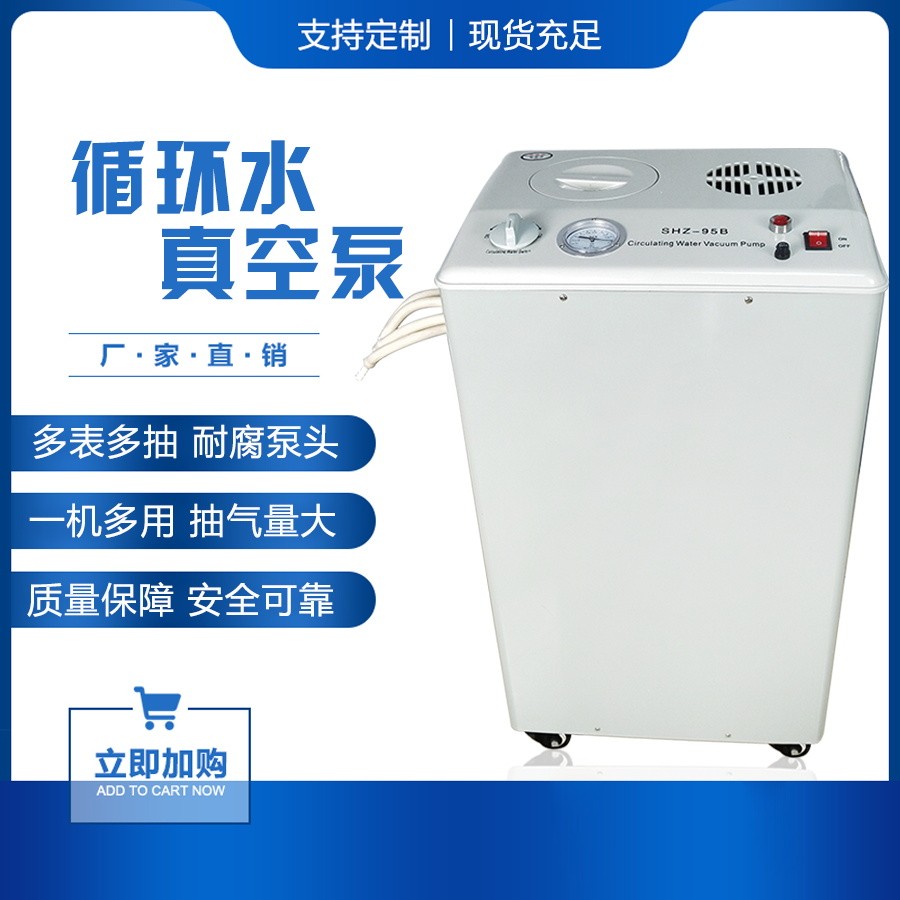

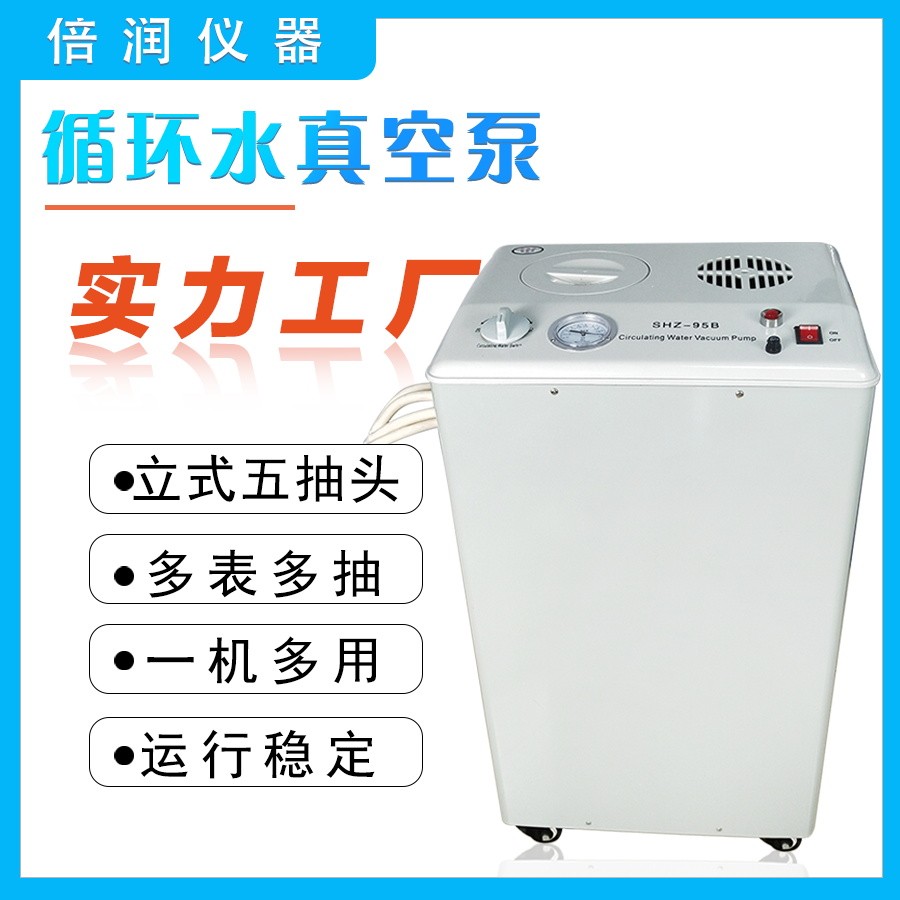

產品介紹：
       循環水真空泵是以循環水作為工作流體，利用射流產生負壓原理而設計的一種新型多用真空泵，為化學實驗室提供真空條件，并能向反應裝置提供循環冷卻水。循環水真空泵廣泛用于蒸發、蒸餾、結晶、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域?qū)嶒炇业睦硐朐O備。
       循環水真空泵又叫水環式真空泵是一種抽真空泵。它所能獲得的極限真空為2000~4000帕，串聯大氣噴射器可達270~670帕。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2X105帕表壓力。

產品信息：
       該泵是在循環水多用真空泵的基礎上，根據實驗室面積較小這一特點，改進透明防腐水箱，防腐殼和不銹鋼外殼多種型號，縮小體積改進而成，具有體積小，重量輕，外型美觀等特點，四表、四頭抽氣,并設有加冰孔。
(1)本機采用雙抽頭，可單獨或并聯使用裝有兩個真空表。
(2)主機采用不銹鋼機芯和防腐材質機芯兩種型號制造。
(3)耐腐蝕、無污染、噪音低、移動方便，還可根據用戶需要加裝真空調節閥。

用途：
　　1、抽真空：臺式循環水真空泵用于真空干燥箱、旋轉蒸發器、雙層玻璃反應釜等儀器設備抽真空，降低實驗設備內氣壓，使受試樣品能在較低溫度條件下迅速蒸發，比如在真空干燥箱上使用，可以讓物料在高真空度的狀態下使用較低的溫度快速干燥，既不破壞試樣的有效成份，又不造成二次污染。
　　2、水循環：臺式循環水真空泵又名循環水多用真空泵，顧名思義，除了抽真空以外還應有循環的用途，但是，很多單位在使用循環水真空泵時并沒有用到抽真空以外的用途，比如在作旋轉蒸發實驗時，大家常使用的方法是把真空泵的抽氣嘴直接連通到冷凝器的抽真空氣嘴上抽氣，如果覺得抽氣速度慢會把兩抽頭并聯起來再接到旋蒸上，這樣是增加了抽氣速度，但是，真空泵水箱里的水會因為抽入了大量蒸汽而變熱，當溫度升高到超過40℃，抽氣效率就會降低，我們看一下水箱背面，可能會注意到水箱上面有兩個水嘴，這兩個水嘴就是為了解決水箱里的水溫過高設計的，把水箱的上水嘴接個水管放到水池中，把下水嘴用水管連接到自來水上，打開水，調節至合適的流量，這樣既可以防止水溫過高真空度降低，又可以減少腐蝕性氣體對循環水真空泵的輻射。
　　3、提供冷卻水：除了抽真空和水循環以外，循環水真空泵還有個用途，就是為冷凝器提供冷卻水，具體操作方法是：將旋轉蒸發器或雙層玻璃反應釜的冷凝器進水口用膠管連接到真空泵背面的出水口上，再將冷凝器的出水口用膠管連接到進水口上，檢查膠管連接牢固后，開啟循環水真空泵電源開關，再旋轉真空泵背面的旋鈕開關，開到合適的位置來調節流量，這樣就實現的一機多用的目的。

工作原理：
       其工作介質為水。循環水真空泵的抽真空原理與射流式抽氣器不同，它仍屬于離心式機械泵。圓筒形泵殼內偏心裝置著葉輪轉子，其葉片為前彎式，當葉輪旋轉時。工作水在離心力作用下形成沿泵殼旋流的水環。由于葉輪偏心位置，水環相對葉片作相對運行，使相鄰兩葉片之間的空間容積呈周期性變化，有如液體“活塞”葉柵中作徑向往復運行。例如位于葉片從右上方旋轉到下方時，每兩葉片間的水活塞”就離心向外推去，使這空間容積由小逐漸變大，到最下部時達最大。于是就從軸向吸氣口4把氣體吸進來。而當葉片由最下方向左上方轉動過程中，“水活塞”向軸心方向作相對運動，兩葉片間的空間義逐漸由大變小，于是將吸入的氣體漸漸壓縮。通過排氣口6排出。隨著葉輪穩定轉動，每個容積輪反復變化，使吸、排氣過程繼續下去。
       循環水真空泵的工作水與被壓縮氣體是一起排出的，因此水環需用新的冷水連續補充，以保持穩定的水環厚度和溫度。水環除起“液體活塞”作用，還有散熱（對縮壓過程），密封（葉輪與配氣板之間）冷卻（軸封件）等作用。因此泵的工作轉速（對應一定的水環厚度）實際工作水溫和配氣孔布置是幾個主要影響因素，對抽氣量、工作效率和壓縮比（包括可達真空度）起決定性作用。
       能隨時根據系統真空度變化自動啟停。當系統真空降低到比設定值還大10kPa~100mbar時，機組配三臺循環水真空泵，正常運行時投用一至兩臺。每臺均為10U%容量。如一臺泵運行時由另一臺泵處于自動備用。則由壓力開關的作用又使備用泵停下，這樣就保證了抽氣壓力在規定范圍以內運行。

使用方法：
1、準備工作。將循環水多用真空泵平放于工作臺上，首次使用時，打開水箱上蓋注入清潔的涼水（亦可經由放水軟管加水），當水面即將升至水箱后面的溢水嘴下高度時停止加水，重復開機可不再加水。每星期至少更換一次水，如水質污染嚴重，使用率高，則須縮短更換水的時間，保持水箱中的水質清潔。
2、抽真空作業。將需要抽真空的設備的抽氣套管緊密套接于本機抽氣嘴上，關閉循環開關，接通電源，打開電源開關，即可開始抽真空作業，通過與抽氣嘴對應的真空表可觀察真空度。
3、當循環水多用真空泵需長時間連續作業時，水箱內的水溫將會升高，影響真空度，此時，可將放水軟管與水源（自來水）接通，溢水嘴作排水出口，適當控制自來水流量，即可保持水箱內水溫不升，使真空度穩定。
4、當需要為反應裝置提供冷卻循環水時，在前面第3條操作的基礎上，將需要冷卻的裝置進水、出水管分別接到本機后部的循環水出水嘴、進水嘴上，轉動循環水開關至ON位置，即可實現循環冷卻水供應。

技術參數：
